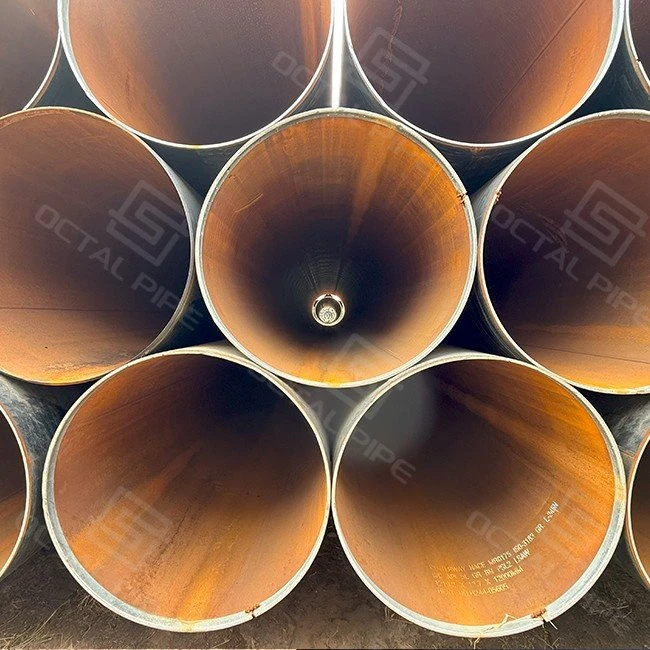

Pipa LSAW

Pipa lintas-nanggroë nyang meudiameter rayek-, lintas kruëng, dermaga ngon pondasi nyang dalam jarang that geungui pipa nyang saban ngon dandang atawa gareh proses nyang paneuk. Disinoe, desainer biasa jih geukheun keu .LSAW (Busur Tenggelam Membujur Dilas) pipa baja, sabab nyan jeuet keu awaknyan meugabong .lempeng luah, tebal binteh brat dan las jahitan lurus- nyang mudah diperiksa dan ditelusuri.

Octal Pipe fokus bak jenis buet nyoe. Kamoe meupasokanpipa LSAW berbasis pelat- nyang dipeuhase le proses JCOE ngon las SAW dua -sisi, peututopAPI 5L Kelas B .–X100 dan nilai struktural nyang cocok .. Diameter nibak .400-1626 mmdan tebal binteh sampoe 100.000.75 mmizinkan saboh rentang LSAW untuk mencakup .jalur bagasi, ulèe stasiun, tumpukan la'ôt ngon saluran ië nyang rayeuk, jadi droeneuh hana payah neu keulola pabrek-pabrek nyang beda keu tiep-tiep bagian proyek.

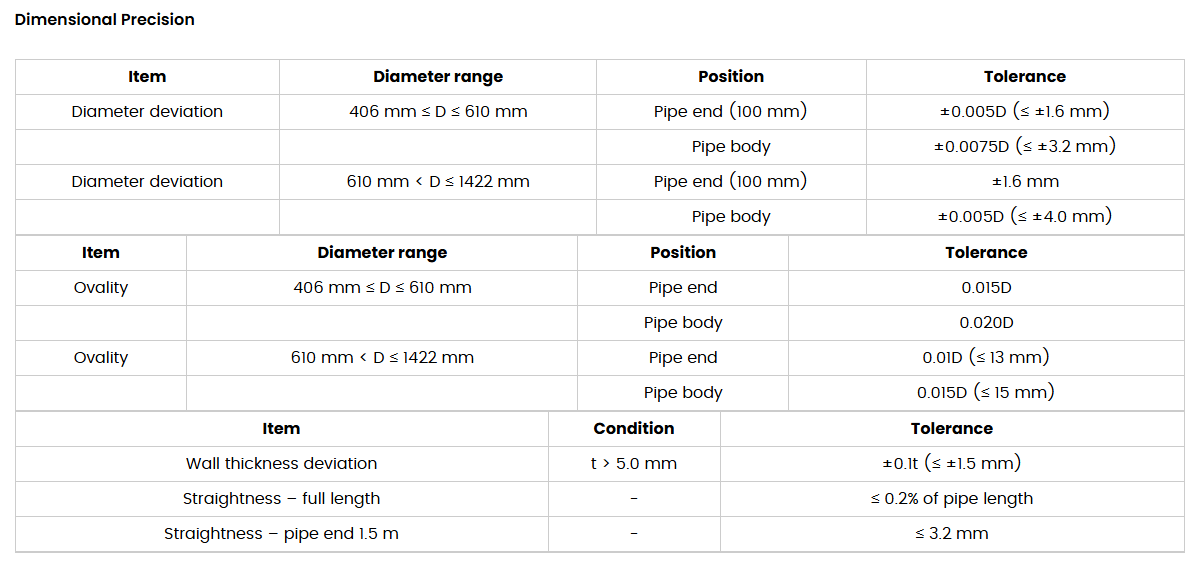

Ciri-ciri dimensi

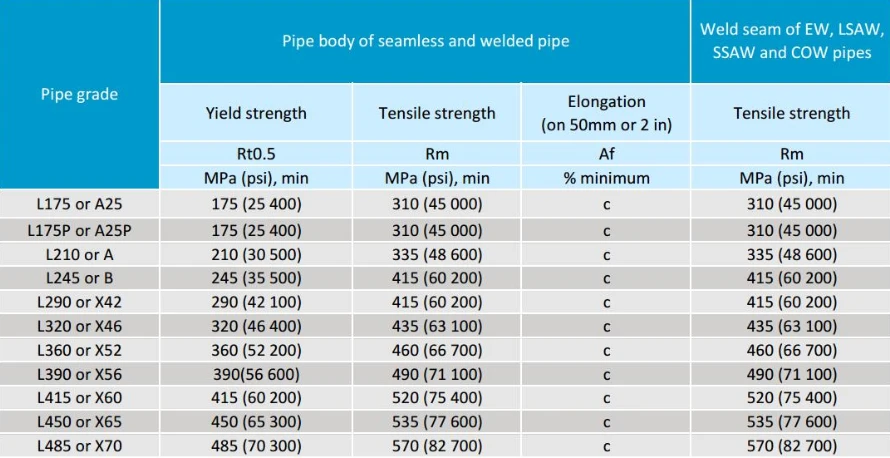

Nilai dan Klasifikasi Bahan .

Octal Pipe geupeusapat pipa LSAW deungon ketat sesuai deungon spesifikasi pipa gareh-pipa dan tekanan-pipa nyang diakui. Standar khas nyang kamoe dukong nakeuh:

• SPESIFIKASI API 5L (PSL1/PSL2)– Pipa gareh keu transmisi minyeuk, gas dan ie; CVN, HIC/SSC meunurot proyek.
• 9711-2017– Industri minyeuk bumoe ngon gas alam-Pipa baja keu angkutan pipa (L245–L555).
• ISO 3183 (ateuh permintaan)– Standar pipa gareh internasional- nyang geupeuseusuai ngon API 5L.
• ASTM A671 / ASTM A672– Pipa EFW/SAW keu layanan atmosfer sampoe tekanan tinggi-, suhu sedang sampoe tinggi.
• 3091-2015– Pipa baja las keu layanan cairan tekanan rendah- (untuk aplikasi sipil/utilitas nyang ka geutunyok).
• 5037-2018– Pipa SAW keu cairan biasa .(keu alternatif SSAW meunyo ka geupeuteuntèë).
• Tambahan standar dalam nanggroë & lua nanggroë .– miseu jih, CSA Z245.1, syarat layanan masam proyek (pemilihan bahan NACE MR0175/ISO 15156), dan inspeksi pihak keu lhee 3.2 jeut geuatoe.

Sertifikat uji pabrek (EN 10204 3.1 / 3.2) ngon catatan NDT lengkap na bak tiep-tiep kiriman.

• Peusiap piring → penggilingan tepi .
• Peubentuk (JCOE atawa UOE)
• Las tack + SAW dalam/luar
• UT/RT (meunyo ka neupeuteuntée)
• Peuluwah + peuluroh + peumiring ujong .
• Hydrotest + inspeksi akhe (meunyo ka teupeuteunte)

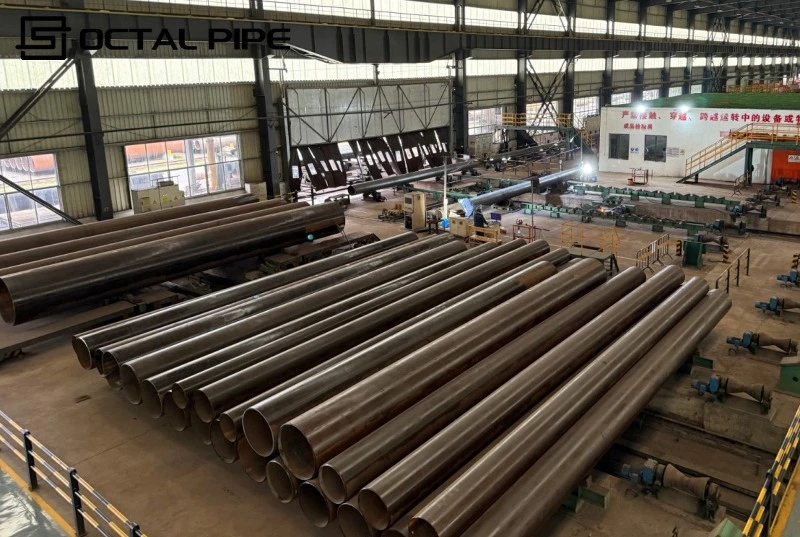

Kontrol Jalur Produksi Pipa LSAW .

Peusiap Bahan Baku .

• Piring/gulong nyang ka geugulung suum- dari pabrek nyang meukualitas dimiyub inspeksi tamong nyang ketat
• Permukaan geupareksa ngon partikel magnet/inspeksi visual keu geutulak laminasi ngon cacat permukaan .
• Komposisi kimia nyang ka geuverifikasi mangat cocok ngon API 5L nyang geubutuhkan/nilai proyek .
• Peuhah ie tekanan tinggi-untuk memastikan permukaan baja gleh seugolom membentuk dan dilas

Teknologi Peubentuk

• Peuhah gulong ngon peurataan presisi keu geupeustabil bentuk lempeng
• Peuluroh hidrolik ngon pembentukan servo-terkontrol keu diameter ngon bulat pipa nyang akurat
• Kontrol penyelarasan tikungan/tepi digital untuk menjaga celah las seragam sepanjang panyang punoh
• Proses pembentukan dioptimalkan untuk menghindari jahitan las "menonjol" dan hana cocok bak sendi

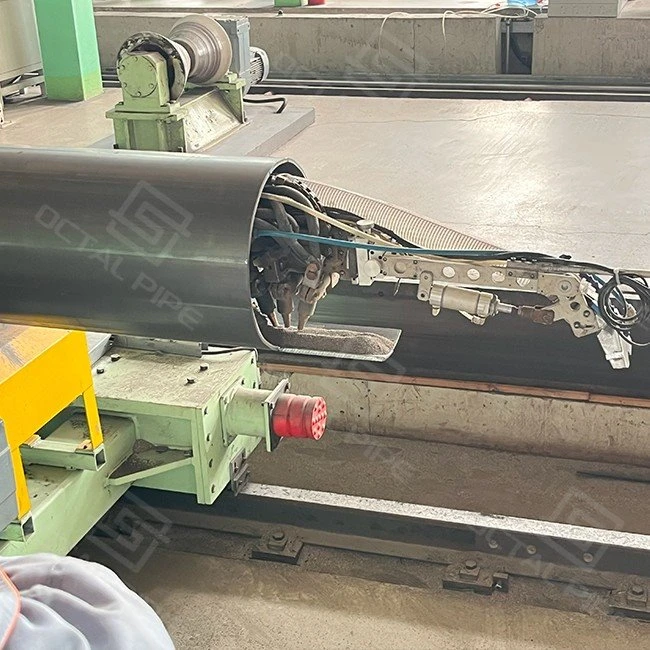

Proses las

• Stasiun las otomatis efisiensi tinggi-keu root ngon fill pass
• Multi-kawat las busur tenggelam (4–5 kawat) untuk meucapai penetrasi lengkap dan tingkat deposisi yang tinggi
• Las nyang sabe-sabe, panyang - keu geupeuaman integritas sendi bak pipa LSAW nyang panyang
• Pemantauan dan pencatatan parameter las dalam-gareh untuk meulacak kualitas las

Pengujian Hana-Peuhanco

• Pengujian ultrasonik otomatis (UT) bak jahitan las dan logam dasar nyang meusampeung
• 100% X-ray (RT) atawa pemeriksaan panorama bak las meunurot syarat proyek/API
• Tingkat kualifikasi las dirancang untuk meuleubeh dari 99,5% melalui kontrol proses dan re-loop kerja

Peulakuan & Peulapisan Permukaan

• Peugleh/peulet permukaan dalam ngon luwa sampoe grade lapisan .
• Ladom sistem peulapisan antikorosi nyang na: 3PE/3LPE, FBE, epoxy, atawa sistem nyang ka geupeuteuntèe proyek
• Adhesi lapisan dan tebal diperiksa; garam-semprot / tes penuaan jeut trok Leubeh rayeuk dari atawa sama ngon 1000 h tergantung sistem
• Pipa nyang ka lheueh geupeusapat ngon tutup ujong ngon tanda keu transportasi ngon pemasangan lapangan .

Keu le proyek, pertanyaan phon kon "ukuran pat nyang na", tapi .Jeuneh pipa pat nyang cocok: LSAW, SSAW atawa ERW. Octal na keuh teulibat lam lhee boh nyan, tapi na alasan nyang jeulaih pakon desainer ngon pemilik sengaja geupiléh .Pipa baja LSAW .lam hai-hai nyang ka teuntée.

LSAW vs SSAW (dilas spiral)

SSAW (spiral las) pipa berfungsi deungon get keu .gareh ië teukanan miyuëb sampoë teungoh ngon padum-padum boh pipa darat .dimana biaya adalah penggerak utama. Teuma, le that .pipa transmisi tekanan tinggi-, penyeberangan kruëng, pipa la'ôt ngon tumpukan strukturalka geupeuteuntèë sibagoëLSAWsabab:

• nyanjahitan las nyan lurus, leubeh mudah untuk geupareksa dan memenuhi syarat untuk AUT dan mekanika patah;
• tebal binteh brat (sampoe 40-75 mm) leubeh praktis nibak pelat nibak nibak spiral;
• papadimkode desain dan spesifikasi klien membatasi atau hana mencakup las spiralbak wilayah konsekuensi- nyang manyang.

Akibatjih, proyek API 5L nyang geukheun keu .X60–X80 ngon CVN / DWTT ngon HIC opsional .kayem akhe jih pakek .lurus-jahitan LSAWkeu bagian-bagian kritis, bah that pih SSAW djibri izin di teumpat laén.

LSAW vs ERW (tahan listrek nyang dilas)

ERW nyan umum keu .diameter ubit ngon manyanglam jaringan distribusi, casing ngon buet struktural umum. Sigo OD jijak ateuh kira-kira .400-508 mmdan tebal binteh jeut keu leubeh brat, sebagian rayeuk pemilik beralih keu .LSAW berbasis pelat-sabab:

• nyaninput haba, bentuk las dan akses NDTlam jahitan SAW leubeh cocok keu binteh tebal-, pipa diameter-rayeuk;
• API 5L PSL2 syarat dan tes tambahan .(DWTT, CTOD, dan laen-laen) leubeh mudah untuk meurumpok dan didokumentasikan bak jahitan membujur berbasis pelat-;
• keutumpukan dan tabung struktural, kombinasi tebal binteh, kontrol ovalitas dan kelurusan memihak LSAW.

Bagi pelanggan Octal, nyoe biasa jih meuarti:ERWuntuk bore ubit, .SSAWdipat tekanan rendah/sedang dan biaya mendominasi, danLSAWdipat mantong gareh atawa struktur nyan na .konsekuensi nyang manyang, teukanan nyang manyang atawa tundok keu tinjauan pihak keu lhee- nyang ketat.

Watee neu peusan .LSAW las pipa baja ., droeneuh kon cuma neubloe baja le ton. Kamoe meubloe keumampatan keu .cocok gamba, lulus AUT dan inspeksi pihak keu lhee-, dan jaga konstruksi meunurot jadwal.
Pipa Oktal keudroe nyang rayeuk-diameterKilang LSAW di Cina .dipeugot di sekitar persis titik-titik nyoe, sehingga berfungsi cara proyek pipa dan yayasan sebenar jih berjalan.

Dari Keukhawatiran Pembeli keu Peue Nyang Disampaikan Pipa Oktal .

Peue Nyang Teudong Di Likot Nyoe Di Kilang Pipa Oktal .

Fasilitas LSAW Pipa Oktal nakeuh .dikhususkan keu pipa jahitan rayeuk, lurus-, kon bengke bore ubit- nyang meujampu. Jeundela produksi – biasa jihOD 400-1626 mm, binteh 8-{3}} mm, lam API 5L B-X80 ngon nilai struktural nyang cocok– dibangun di sekitar kasus penggunaan nyata:bagasi ngon jalur peusapat, gas kota, transmisi ie, jaket, tumpukan ngon pipa brat-anggota rak. Nyan beurarti spesifikasi droeneuh biasa jih rhet lam "sweet spot" pabrek, alih-alih dipaksa u bineh peu nyang jeut dipeugot le alat nyan.

Di likot merek .Pipa Oktal, na saboh gareh nyang geupeugot keu geupeugot buet nyang saban beutoi, meu ulang-ulang:

• CNC pelat binèh-penggilingan dan hana dijaga pra-bengkokgeubri alur las nyang gleh dan jeuet geu ulang, sampoe tiep jahitan membujur geumulai dari geometri nyang saban.
• Las tack otomatis ngon stasiun SAW dalam / luwa .jaga sendi sejajar dan input suum di miyup kontrol, mengurangi penyesuaian manual dan perilaku las yang hana terduga.
• Bak-gareh UT jahitan ditambah uji hidrostatik panyang -peunohpastikan bahwa hanya pipa deungon integritas las yang jeut diverifikasi yang jiteubiet dari pabrek dan jitamong lam proyek droeneuh.

Sistem mutu di likôt nyoe seusuai deungon .ISO 9001 ngon syarat-syarat gaya API-, geudukong lé lisensi nasional keu peugot ngon peulapisan pipa teukanan-, ngon sertifikasi produk lagèe .API 5Ldipat nyang peureulèë. Lam praktek, nyan berarti droeneuh neuteurimong .buku data nyang meustruktur– MTC, NDT dan ringkasan hydrotest, log lapisan – dalam format njang cocok deungon proyek pipa dan yayasan internasional, nibak laporan njang leupah droëneuh harôih neu-organisasi keulai droëneuh.

Akhe jih, cara Octal Pipe keurija ngon pabrek nakeuh .proyek-berorientasi, kon hanya pabrek-output-berorientasi. Kamoe meuhubong produksi LSAW, lapisan, inspeksi pihak keu lhee dan angkutan laot jeut keu saboh jadwal, dan kamoe meututoe "bahasa proyek" dan "bahasa pabrek". Bagi droeneuh seubagoe pembeli, hasee jih nakeuh .Pipa Oktal Pipa gareh LSAW dan tumpukan .troh bak teumpatsiap las, drive dan pasang, didukung le dokumentasi dan kontrol proses nyang cocok ngon peu nyang sebenar jih diharapkan le tim proyek droeneuh dan klien akhe.

Memilih Pemasok Pipa LSAW di China .

Meunyo gata teungoh neu sourcing .Pipa LSAW dari China ., resiko nyang seubeutoi jih kon "jeuet awaknyan jipeugot pipa" - nyan peue supplier jeuet jisampaikan sabohlingkup nyang jeuet tabandeng, jeuet geu audit(membentuk rute + inspeksi + keterlacakan + kemasan ekspor) supaya QA penerimaan dan proyek droeneuh bek terjebak bak bukti yang gadoh. IPipa Oktal, kamoe peujak pasokan LSAW seubagoe .pengadaan-paket nyang teukontrol: pipa dasar keu standar nyang ka geupeusan, titik-titik peugèt inspeksi nyang seusuai ngon ITP droeneuh, dan identifikasi kiriman nyang gudang droeneuh jeuet geupeudame deungon bagah.

• Kemasan ekspor nyang cocok ngon kenyataan penanganan: Keu kiriman long-haul/export, neupeuteunte perlindungan akhe, perlindungan bineh/bevel, titik-titik angkat, dan kemasan nyang layak laot sehingga kerusakan hana terjadi antara pabrek, pelabuhan, dan halaman.
• China-keuntungan koordinasi lokal: Watee droeneuh neubundel pipa + beveling + lapisan/kemasan di miyup saboh PO, gerak dalam nanggroe dan langkah-langkah penanganan ulang dipeukureng - nyang seureng dipat kerusakan bevel, kontaminasi ID, dan celah kertas terjadi.
• Ruang lingkup inspeksi las geupeugot sebandeng: Tuleh syarat UT/RT seubagoe .metode + liputan + dasar penerimaan .; meunyo hana dua "Peumasok pipa LSAW China ." jeuet neukutip nilai nyang saban ngon deliverables inspeksi nyang sama sekali beda.

Peue nyang droeneuh teurimong watee neupeugah lam PO/ITP: MTC/CMTR (EN 10204 3.1/3.2), laporan NDT (metode/cakupan/penerimaan/hase), catatan hidrotest (tekanan/peutheun/hase), laporan dimensi, dan daftar kemasan/penandaan nyang meuikat bak ID pipa/bundel (file digital na lom watee na lom).

Bidang Aplikasi Utama



Dukôngan ngon landasan struktural .



Di lua transportasi murni, pipa LSAW Octal le that dipakek seubagoe .baja struktural: miyueb la'ôt ngon toë-pantétumpukan, gaki jaket, tumpukan rok, lumba-lumba, peunula bintéh dermaga ngon dermaga, dermaga blang ngon pipa brat-tiang rak. Kombinasi teubai binteh berbasis pelat- ngon keulurusan nyang terkontrol geubri kekuatan tekan ngon tahan bengkok nyang dipeureulee keu penggerak, grouting ngon beban siklus jangka panyang-.

Transmisi ngon peusapat cairan ngon gas .



Pipa LSAW oktal geungui keu .jarak panyang- dan pipa wilayahmeuba minyeuk manyang, produk-produk nyang ka geuhalôh, gas alam, gas kaya, ie nyang geupeuhasé ngon batch multi-produk. Binteh-brat, ukuran diameter-rayeuk memungkenkan desainer untuk meugabongkantinggi melalui-dipeuduek deungon kontrol tekanan stabil, seudangkan program CVN/DWTT/opsional HIC nyang didokumentasikan meudukong syarat layanan masam manis.

Terminal, infrastruktur teumpat simpan ngon peumuatan



Iterminal minyeuk ngon kimia, ladang tangki ngon dermaga peumuatan, Pipa LSAW oktal geungui keu .jalur tamong/teubiet, ulee manifold, jalur pemuatan keu dermaga laot dan sambungan SPM / pelampung. OD nyang terkontrol, geometri bevel ngon kualitas lapisan membantu mengurangi watee on-site fit-up ngon perbaikan lapisan, sehingga tim konstruksi jeut meuikat lam tangki, pompa ngon lengan pemuatan ngon leubeh kureung penyesuaian lapangan.

Sistem petrokimia ngon industri .



Lamkilang, kompleks petrokimia, pabrek LNG ngon unit pupuk, pipa LSAW nyang rayeuk-bore geuterapkan bak .gareh flare ngon blowdown, ulèe pabrek, manifold ladang tangki, gareh pemulihan uap ngon koridor utilitasdipat diameter leubeh nibak rentang mulus khas. PeucocokanNilai API, ASTM ngon EN, ditambah ngon opsi lapisan internal ngon eksternal, memungkenkan saboh keluarga LSAW keu menutupi layanan aliran tinggi-, tekanan sedang-deungon dokumentasi ngon inspeksi nyang konsisten.



Neukalön kasus proyek nyang meukaét

Klik di sinoe .

Konfigurasi Pipa Baja LSAW khas meunurot Jeuneh Layanan .

Keu pipa ngon pondasi nyang meukonsekuensi tinggi-, ureueng bloe hana peureulee pabrek mantong; awaknyan peureuleekontrol, keterlacakan dan dukungan bagah watee na nyang salah. Octal Pipe geubangun pasokan LSAW jih di sekitar persis nyan.

1. Filsafat "100% kontrol" – tiep langkah kritis geupareksa

Daripada tacok sampel padum-padum boh dan takheun jroh, pabrek LSAW kamoe meujalankan sabohsikureng-poin 100% skema kontroldari bahan baku sampoe kemasan:

Bagi droeneuh, nyoe berarti bahwa peu mantong nyang jicok le sidroe pemilik atawa inspektur pihak keu lhee-, na sabohlengkap tes jejak di likot nyan, nibak celah-celah lam catatan.

2. Digital, otomatis gareh keu kualitas las nyang jeuet geu ulang .

Jalur produksi kamoe dirancang untuk geucok keacakan sebanyak mungken dari las jahitan dan pembentukan:

• Seupeunoh jih digital, jalur produksi nyang na jaringan– unit-unit kunci lagee UT, penggilingan tepi, pembentukan, las, pengembangan dan hydrotest na di miyup pemantauan pusat, sehingga parameter proses jeut ditelusuri kembali keu tiep-tiep pipa individu.
• Ganda-teungoh-las busur ngon online bertahap-array UT– lheuh las SAW dalam dan luwa, tiep-tiep jahitan langsong diperiksa deungon tes ultrasonik online deungon inspeksi sinar X- spot. Parameter ngon hasé las geucatat seucara mandum, geupeutheun tingkat perbaikan nyang that miyub ngon memungkénkan penerimaan las phon-pass keu trok 100.000.99.99%.
• Ekspansi mekanik panyang -leungkap– tiep-tiep pipa geupeuluwah seucara mekanis lheuh geulas, nyang geupeurata teugangan sisa dan geupeugot bulat dan lurus. Nyoe jeut keu bengkok lapangan, las lingkar dan penggerak tumpukan leubeh jeut diprediksi.
• Dukôngan laboratorium nyang ka geuakreditasi lé CNAS– mandum program eksperimen dan kualifikasi prosedur (CVN, DWTT, HIC / SSC, dan laen-laen) dipeulaku di laboratorium nyang terakreditasi nasional, sehingga data tes jeut diteurimong lam proyek-proyek internasional tanpa diuji ulang.

Hase jih nakeuh jahitan tingkah laku .Pipa Oktal LSAW .kon peukara naseb:pipa nyang ukuran ngon glah jih saban meulaku konsistenlam las, NDT dan layanan.

3. Sistem layanan nyang dibangun di sekitar proyek, kon hanya pesanan .

Kontrol lam pabrek hanya menyelesaikan seuteungeh masalah. Octal Pipe pih jipeujak model layanan nyang meuikot ritme proyek-proyek nyata:

• Peuproses nyang disesuaikan nyang manyang-– kamoe jeuet kamoe peusampoe pipa LSAW .geukoh keu panyang proyek, pre-bevelled, geutanda, ngon bukaan atawa lengan nyang ka geupeusiapmeunurot gamba, jadi bahan troh bak teumpat toe ngon "siap las/siap drive" dan kon seubagoe stok semi-selesai nyang peureulee re-kerja brat.
• Jeulaih masalah-komitmen tanggapan– lheuh saboh masalah produk ka dikonfirmasi, kamoe meutuju untuk na di teumpat bak thon 2019.48 jeum keu proyek domestik dan lam watee 96 jeum keu proyek di lua nanggroe ., atawa neuatoe mitra lokal / pihak keu lhee- nyang jeuet neupeucaya keu neubantu. Tujuan jih nakeuh untuk membantu droeneuh neuidentifikasi root cause dan neusepakati solusi praktis deungon bagah, kon hanya meutuka email.
• Dukongan teknis 24/7 le tim nyang ka berpengalaman .– staf penjualan, teknis, QA dan logistik beukeureuja seubagoe saboh tim proyek. Awak nyan jiteupeuAPI 5L, GB/T 9711, ASTM A671/A672 dan persyaratan wilayahdi Timu Teungoh, Asia Teunggara, Afrika ngon pasai-pasai laen, ngon jeuet geutanda klausul-klausul nyang biasajih geufokuskan le pemilik atawa supervisor sigohlom jeuet keu masalah.

Keu EPC ngon tim pengadaan,Pipa Oktalkareuna nyan kon nan mantong bak sertifikat pabrek, tapi supplier nyang meugabongkan:

• 100% produksi LSAW nyang ka teukontrol,
• jeuet ta lacak, audit-dokumentasi nyang ka siap, ngeun
• dukungan proyek nyang responsifwatee droeneuh peureulee bantuan bak teumpat.

Hubungi jinoe

Masalah umum

Q1:Peue pipa baja LSAW?

A: Pipa baja LSAW (Pipa Las Busur Tenggelam Membujur)nakeuh saboh pipa las nyang rayeuk-diameter nyang geupeugot nibak pelat le JCOE/UOE pembentuk ngon las SAW dua -sisi. Terutama geungui keu .Pipa transmisi minyeuk, gas ngon ie nyang meutekanan tinggi- ngon tumpukan struktural.

Q2: Peue ukuran pipa LSAW nyang khas dan rentang tebal binteh?

A: Persediaan oktalPipa LSAWlam ukuran khasOD 400-1626 mmngeunteubai bintéh 6–75 mm ., lam panyang tunggal sekitar .6.5–12.6 m, mencakup sebagian rayeukpipa ngon tumpukan gareh diameter rayeuk-syarat-syarat nyang na.

Q3: Peue beda pipa LSAW ngon pipa SSAW/ERW?

A: Pipa LSAWna sabohjahitan SAW membujur lurusgeupeugot nibak piring, cocok keudiameter rayeuk, binteh brat dan gareh-gareh konsekuensi nyang manyang-teukanan / manyang-. SSAWna jahitan spiral ngon kayém geungui keu gareh-gareh nyang leubeh miyub-tekanan, biaya-sensitif;ERWterutama keudiameter ubit ngon manyang.

Q4: Standar dan grade peu nyang dipeugot le pipa jalur LSAW Octal API 5L?

A: OktalPipa gareh LSAW API 5L .geuproduksi keu .API 5L PSL1/PSL2, GB/T 9711 dan ISO 3183, lam glah 1 .L245/B sampoe L690/X100, ngeunEN 10204 3.1 / 3.2 sertifikat dan catatan NDT / uji hidro nyang lengkapateuh permintaan.

Sertifikasi



Sertifikat CE

Sertifikat ISO 9001

Sertifikat API Q1

Sertifikat ABS

Sijil AP-5L

Sijil API-5CT



SPESIFIKASI API 5L (PSL1/PSL2)– Pipa gareh keu transmisi minyeuk, gas dan ie; CVN, HIC/SSC meunurot proyek.

9711-2017– Industri minyeuk bumoe ngon gas alam-Pipa baja keu angkutan pipa (L245–L555).

ISO 3183 (ateuh permintaan)– Standar pipa gareh internasional- nyang geupeuseusuai ngon API 5L.

ASTM A671 / ASTM A672– Pipa EFW/SAW keu layanan atmosfer sampoe tekanan tinggi-, suhu sedang sampoe tinggi.

3091-2015– Pipa baja las keu layanan cairan tekanan rendah- (untuk aplikasi sipil/utilitas nyang ka geutunyok).

5037-2018– Pipa SAW keu cairan biasa .(keu alternatif SSAW meunyo ka geupeuteuntèë).

Tambahan standar dalam nanggroë & lua nanggroë .– miseu jih, CSA Z245.1, syarat layanan masam proyek (pemilihan bahan NACE MR0175/ISO 15156), dan inspeksi pihak keu lhee 3.2 jeut geuatoe.

Sertifikat uji pabrek (EN 10204 3.1 / 3.2) ngon catatan NDT lengkap na bak tiep-tiep kiriman.
