Pipeline Concrete Weight Coating CWC
Concrete Weight Coating CWC
Pipeline Concrete Weight Coating CWC pipe

Pipa CWC (Lapisan Berat Beton)

Name: Pipa CWC (Lapisan Berat Beton) Produsen Pemasok Pabrik - Buat di China - Pipa OCTAL
Brand: OKTAL
SKU: 296120911

Standar: ISO 21809-5, Pedoman Pipa La'ôt DNV
Rentang Pipa: 6 ′′ – 48 ′′ (adat sampoe 60 ′′)
Tebal Lapisan: 25 – 150 mm .
Keupadatan Beton: 3040 – 3500 kg/m3
Peukong: Jala baja, serat polipropilena, bahan tambahan
Jenis Lapisan: Lapisan Berat Beton Berat, Impingement CWC
Pemasangan Anoda: Anoda kurban atawa ICCP opsional nyang terintegrasi keu peulindong katodik
Manfaat Mekanis: Daya apung negatif, tahan abrasi, peulindong tumbukan, daya tahan jangka panyang-
Aplikasi: Pipa la'ôt, jalur aliran kapai seulam, paya & penyeberangan kruëng, pendekatan landfall
Keuntongan Utama: Solusi kepadatan khusus, kompatibilitas las lapangan-, kinerja laot nyang ka terbukti

Kirim Penyelidikan

Pendahuluan Produk .

Makna Pipa cWC .

Pipa CWC(Concrete Weight Coating)nakeuh lapisan eksternal khusus nyang geubri keu pipa baja keu geubri daya apung negatif, peulindong mekanis, ngon stabilitas jangka panyang-di lingkungan la'ôt ngon rawa. Hana lagee lapisan korosi sederhana, CWC menambahkan lapisan beton padat di ateuh sistem anti-korosi, memastikan pipa teutap aman ngen stabil bahkan di miyup gaya hidrodinamis yeng teuga atau tanoh yeng apung.

Pipa CWC nyan peureulee keu:

Pipa kapai seulamlam proyek ie dangkal ngon dalam
Lintas krueng ngon paya .dimana perlawanan angkat kritis .
Darat rhet ka toëkeunong gelombang, pasang, ngon arus

Watee saboh pipa laot wajeb teutap .bak dasar la'ôt ngon bak rot ., ureueng bloe pileh .Lapisan Beurat Beton (CWC)keu lhee boh alasan praktis: nyan meutamah .daya apung negatifkeu peutheun peningkatan, peugotstabilitas dasar la'ôtmeulawan arus ngon aksi gelombang, ngon geubri .peulindông mekanisbak watèe penanganan, pemasangan ngon kontak dasar la'ôt jangka panyang-. Octal Pipe geupeusapat CWC seubagoe paket nyang terkoordinasi-pipa dasar + anti-lapisan korosi (3LPE/FBE/3LPP) + lapisan beban beton-sehingga gareh nyan memenuhi perhitungan stabilitas dan syarat konstruksi tanpa ekstra pekerjaan ulang antara vendor.

Standar & Spesifikasi Pipa CWC .

Pipa Oktal geupeugot Pipa CWC nyang sesuai ngon standar pipa la'ôt internasional:

ISO 21809-5.– Lapisan Beban Beton untuk Sistem Transportasi Pipa .
DNV{0}}RP{1}}F110 & DNV{3}}OS-F101– Pedoman stabilitas pipa laot .
Kisaran Ukuran Pipa:4′′ – 48′′ (adat sampoe 60′′)
Tebal Lapisan:25 mm – 150 mm
Keupadatan Beton:3040 – 3500 kg/m3 (jeuet tapeugot meunurot proyek)
Panyang Pipa:8 – 18 m standar, panyang khusus na

Proses pembuatan lapisan pipa cwc

(1) Peusiapan Permukaan .

Peunerapan nibak .3LPE anti-lapisan korosi(Primer FBE + perekat + lapisan ateuh polietilen)

Peukasar permukaan untuk memastikan adhesi beton nyang beutoi

(2) Peuneumpat Peukong .
Jala baja atawa sangkar kawat nyang dipasang bak lingka pipa .

Serat polipropilena nyang geutamah keu tahan retak nyang leubeh get .

(3) Aplikasi Beton .
Lapisan Beurat Beton Brat: Beton padat nyang geubri ngon agregat nyang ka geukontrol

Lapisan Beurat Beton Impingement (ICWC): Beton nyang geubri ngon cara impingement, meucapai kekuatan ikatan ngon kepadatan nyang tinggi

(4) Peugot Anoda .
Untuk memastikan perlindungan korosi lengkap, anoda pengorbanan atau anoda arus terkesan seureng diintegrasikan keu dalam pipa yang dilapisi CWC-:

Jeunèh Anoda: Anoda aluminium, seng, atawa MMO (Oksida Logam Campuran)

Peupasang:Teutanom lam CWC . lapisan dan meuikat listrek bak pipa .

Fungsi: Geubri peulindông katodik lam kondisi ië la'ôt ngon rawa, geupeupanyang umu pipa 20-40 thôn

(5) Peu-ubat & Peu-akhe
Peukong beton nyang teukontrol keu meucapai kekuatan mekanis

Chamfering atawa beveling ujong pipa untuk leubeh mudah las lapangan ..

NyanProses peulapisan pipa CWCkon hanya "meutamah beton." Hase kualitas diputuskan le penguatan pas-up, kontrol peukureueng, ngon peuakhé akhe-kareuna sebagian rayeuk masalah lapangan deuh seubagoe kerusakan binèh, retak, atawa transisi nyang brok bak ujong bebas beton-.

Konfirmasi persiapan permukaan & lapisan dasar: lapisan anti-korosi diverifikasi sigohlom dipeugot beton.
Pemasangan penguatan: posisi jala/kandang diperiksa supaya beton hana melapeh di miyup beban penanganan.
Aplikasi beton: peugot-sampoe teubai nyang ka teupeuteuntée ngon pemadatan nyang ka teukontrol.
Peu-ubat nyang ka teukontrol: geucegah binèh nyang rapuh ngon retak awai watèe geu-angkôt.
Peuakhé akhé: beton-ujong bebas ngon transisi gleh keu akses las (meunyoë peureulèë).

Sifeut Mekanik & Peulindong

Daya apung negatif: Meupastikan pipa teutap tenggelam dan stabil lam pengaturan ie atawa rawa, secara efektif meulawan peningkatan dari gaya apung.
Peulindông Mekanis: Peulindong droe dari ancaman luwa lagee seret jangkar, alat pukat, dan dampak langsong watee pemasangan atawa operasi.
Tahan Abrasi: Tahan keunong keunong nibak pergeseran dasar la'ôt, arus la'ôt, ngon kontak ngon permukaan nyang meubatèe atawa abrasif.
Tahan Retak: Beton bertulang tahan bengkok, penanganan tegangan, dan beban operasional tanpa patah.
Isolasi Termal Opsional .: Meuintegrasi lapisan tambahan untuk geupeutheun suhu cairan lam gareh aliran ie dalam ngon lingkungan di miyup laot.

pabrek peulapisan beban beton

Manfaat mekanis di ateuh hanya berlaku jika .pabrek peulapisan beban betongeukontrol variabel nyang biasa jih gagal lam logistik nyata-segregasi, retak bineh, retak awai, ngon brat hana konsisten per meter. Bak pandangan sidroe ureueng bloe, disinoe keuh "pipa CWC" meuubah dari saboh gareh spec jeut keu resiko nyang teurimong. Octal Pipe menjalankan pasokan CWC deungon kontrol tingkat pabrek- sehingga bangunan lapisan droeneuh konsisten di seluroh lot dan bertahan transportasi, pengangkatan, dan tarik-lam penanganan.

Kontrol campuran (konsistensi kepadatan):Kamoe meukontrol rasio semen/agregat/ie dan disiplin batching untuk meupeugot kepadatan nyang ka ditentukan dan mengurangi segregasi nyang jeut menciptakan zona leumoh dan berat tenggelam variabel.
Penguatan pas-up (pencegahan keunong):Posisi jala/kandang diperiksa sigohlom dipeuduek beton untuk mencegah daerah tipih lokal nyang chip watee geu angkat atawa meupok bak halaman.
Peumeurintah peukureueng (kontrol retak):Peu-ubat watee/suhu geu keulola keu geupeukureung retak-retak penyusutan nyang kayem deuh lheuh geukirém atawa lheuh padum-padum boh siklus penanganan phon.
Aturan penanganan (kerusakan binèh ngon ujong):Titék-titék peuék, peulindông binèh, ngon peulindông ujong geubri keu geupeukureuëng keunong keunong bak ujong lapisan-di pat kerusakan paleng kayém geupeuseubab keutundaan perbaikan teumpat.

Kompatibilitas Sendi Lapangan & Las – Dibangun untuk Konstruksi Laot

Bak spread laot, pipa CWC hanya "jroh" meunyohana geupeulambat las ngon lapisan sendi lapangan. Beton nyan melindungi pipa di dasar laot, tapi meunyoe ujong-ujong jih hana disiapkan deungon beutoi, awak kapai buet buet jam-jam bak geukoh beton, geupeugot kerusakan binteh, dan geupeugot lom sendi lapangan-tepat dipat resiko jadwal dan resiko penolakan paleng manyang.

Cara Pipa Oktal peugot Lapisan Berat Beton . praktis keu konstruksi di laot?

Beton-ujong bebas nyang cocok ngon praktek las nyata

Peukoh beton (CWC-panyang bebas):Kamoe meujaga jarak bebas beton-teutap dari ujong pipa sampoe awai beton, biasa jih200-400 mm bak ujong(atau lagee nyang ka neupeuteunte le proyek droeneuh). Nyoe geubri teumpat nyang cukop keu .klem line-up, stasiun las dalam/luwa dan alat penanganantanpa meuceu-ceu beton watee fit-up.
Pemotongan lapisan anti korosi (3LPE/FBE/3LPP):Lam zona bebas beton-, lapisan korosi pih geukontrol ngon cutback nyang teupisah keu buet gabungan lapangan. Keu sebagian rayeuk program lua nanggroe, Octal geumeu .3LPE (atau 3LPP/FBE) peukoh bak ujong bevelbiasa jih sekitar150-250 mm(atau per sistem lapisan sendi lapangan droeneuh), meninggalkan pita baja nyang teuhah nyang konsisten untuk las dan lheuh nyan transisi nyang gleh untuk lapisan sendi lapangan-.
Transisi nyang ka teukontrol (hana "binèh nyang kacau"):Terminasi beton nyan geubentuk ngon geulindông sampoë binèh jih stabil rot penanganan gareh angkèe, peubeban ngon tembak-. Bideuëng lapisan korosi pih teutap gleh dan jeuët geu uko, sampoë awak sendi lapangan jeuët geupeusiap, geupeusuum dan geubri sistem lengan/epoksi cair deungon hana geujak kejar binèh nyang hana meuato atawa geukerja ulang daerah nyang ka rusak.

Profil akhe geupeugot keu lindong binèh lapisan .

Titek kerusakan nyang paleng umum nakeuh binèh beton watèe geubôh, geutangani pipa ngon geubôh tali. Octal geungui saboh nyang geukontrol .profil bengkok akhe / lancipdan peulindong binèh sampoë terminasi beton kureuëng keunong retak atawa keunong keunong. Nyan meuarti leubeh kureung perbaikan bak dek dan leubeh kureung resiko keunong lapisan korosi bak cutback.

Keucocokan ngon sistem peulapisan sendi lapangan .

Proyek nyang meulaén-laén geungui cara sendi lapangan nyang meulaén-laén (lengan suum-suum, sistem epoxy/PU cair, atawa solusi nyang kompatibel 3LPP/3LPE). Koordinat oktal cutback pipa CWC, persiapan permukaan dan profil transisi sehingga droeneuhsistem lapisan sendi lapangan jeut diterapkan tanpa meuprang ngon beton .. Meunyoe peureulee, kamoe jeuet meupasokan gamba nyang geupeuleumah panyang cutback, coating build-up dan zona transisi sendi-sehingga kontraktor las dan kru coating beukeureuja dari referensi nyang saban.

Dirancang di sekitar penanganan, kon hanya kinerja lab .

Pipa laot meugrak rot padum-padum boh lift-halaman pabrek, pelabuhan, pemuatan kapai, gareh tembakan, stinger. Octal geufokus bak tahap "in-between": binèh beton nyang stabil, tanda nyang jeulaih, bevel nyang teulindông ngon kemasan nyang geupeukureuëng keurusakan akhé. Tujuan jih sederhana:kureung sentuhan-up buet bak kapai, lay rate leubeh lancar, dan leubeh kureung NCR nyang diseubabkan le pipa CWC nyang ka keunong chip atawa cutback nyang ka rusak.

Saboh paket nyang jeuet keu pertanggungjawaban: pipa dasar + lapisan korosi + CWC

Kinerja pipa CWC tergantung peu nyang na di miyup jih. Octal geupeusapat paket nyan seubagoe saboh lingkup nyang terkoordinasi-pipa dasar + 3LPE + CWC + pemotongan/persiapan akhe-jadi ikatan, kompatibilitas ngon inspeksi dikelola dimiyub saboh tanggong jaweub nibak dibagi antara padum-padum boh vendor.

cwc pipe-octal pipe octalpipe CWC PIPE

Input Daya Apung & Stabilitas – Peue Tanyoe Peureulee Dari Proyek Droeneuh

Input Daya Apung & Stabilitas – Peue Tanyoe Peureulee Dari Proyek Droeneuh
Lapisan brat beton jareung "sa teubai cocok keu mandum". Desain pipa nyang dilapisi CWC nyang beutoi meugantung bak tanoh dasar laot, arus, cara peuleutak dan sistem lapisan anti-korosi di miyup beton .
Keu kutip dan rekayasa Octal .lapisan beban beton pipa (CWC)beutoi, kamoe biasajih konfirmasi barang-barang di miyup nyoe:

Peubloe / Input EPC .	Pakon peunteng keu CWC .	Peue nyang geubri pulang le Octal .
Pipa OD/WT/panyang & grade baja .	Meunentukan brat tenggelam ngon tekanan penanganan .	Proposal tebal & kepadatan CWC (dalam jangkauan proyek)
Sistem anti korosi (FBE/3LPE/3LPP)	Ikatan beton ngon resiko delaminasi jangka panyang-	Persiapan permukaan + rencana ikatan dan ruang lingkup tes
Dalam ie / arus / kondisi dasar laot .	Meudorong resiko peningkatan ngon daya apung negatif nyang dipeureulee	Lembar pemeriksaan daya apung / stabilitas (khusus proyek-)
Cara peugot (S-leumah / J-leumah / tarek pantai / meulintas paya)	Meukontrol paparan tumbukan, bengkok ngon abrasi	Opsi penguatan (jaring/serat) & target daya tahan
Rencana sendi lapangan (prosedur las, cara peulapisan bak sendi)	Meucegah "titik leumoh" bak las lingkar	Beton-ujong bebas + larutan bevel/bengkok
Desain CP (pengorbanan/ICCP) & jenis anoda	Meuintegrasi anoda lam lapisan hana geukerja ulang .	Rencana penyematan anoda & ikatan listrek

Keupadatan lapisan brat beton .nakeuh salah saboh nibak padum-padum boh parameter nyang langsông meu ubah bak-hitongan stabilitas miyuëb. Peubloe haroih geukunci kepadatan ngon tebal beusama bak RFQ sampoe brat tenggelam nyang geusampaikan cocok ngon niet desain pemasangan.

Peue nyang geupeuteuntèe lé ureuëng bloë .	Peue nyang jikontrol bak situs .
Keupadatan lapisan brat beton (kg/m3)	Beurat nyang teungoh teungoh lam meter (stabilitas)
Tebal lapisan (mm)	Total brat + tingkat perlindungan mekanis
Dasar toleransi/teurimong (meunyo peureulee)	Peuë "cukop toë" jeuët ta teurimong bak teurimong .

Klik untuk neu nonton video pengiriman Pipa CWC Octal Pipe↓

Pipa CWCKontrol Mutu & Pengujian

Octal Pipe geupeujak protokol QA/QC nyang ketat keu geujamin integritas ngon kinerja .Lapisan pipa CWCaplikasi:

Tes Kepadatan ngon Kompresi .: Konfirmasi kepadatan beton dan kekuatan tekan memenuhi ambang batas yang ditentukan untuk daya apung dan beban-bearing.
Tes Ikatan: Peusah adhesi nyang teuga antara lapisan beton ngon lapisan anti-korosi nyang diyub jih mangat hana delaminasi.
Peumeuriksan dimensi: Pastikan ketebalan lapisan nyang seragam dan geometri keseluruhan seusuai deungon toleransi proyek.
Deteksi uroe raya: Identifikasi dan peubeutôi peuë mantong cacat atawa keukosongan lam lapisan dasar anti-korosi keu peulindông nyang lengkap.
Simulasi daya apung: Simulasi kondisi donya nyata-keu verifikasi perlawanan terhadap peningkatan dan stabilitas lam lingkungan tenggelam.

CWC pipe wall thickness measurement and dimensional inspection CWC concrete weight coated pipe length and wall thickness inspection

Aplikasi Rekayasa(Pipa / Pipa Lapisan Berat Beton)

Bagian aplikasi .	Kondisi teumpat buet- nyang beutôi	Pakon lapisan beban beton nyan ditentukan .	Fokus pasokan Pipa Oktal .
Pipa kapai seulam	Arus ngon aksi gelombang jeuet keu seubab ék ngon gerak lateral watèe lay; kontak dasar la'ôt/tarek watèe posisi	Lapisan beban beton untuk pipa .menambah daya apung negatif ngon cangkang luwa nyang melindungi lapisan anti-korosi	Peugot- nyang konsisten ngon transisi akhe nyang gleh; beton-ujong bebas keu akses las (meunyoe ka teupeugah)
Pendekatan toë ngon darat	Tarek-lam ateuh roller/winch, abrasi zona pasang, erosi pantai dan resiko tumbukan	Bagian pipa lapisan beban beton meulawan tarikan-lam abrasi dan teutap duek melalui siklus pasang/gelombang	Panyang cutback + peulindong ujong seusuai deungon tarek-lam/praktek stasiun las (meunyoe ka ditentukan)
Paya / rawa-rawa penyeberangan .	Tanoh nyang meuapung ngon tanoh nyang leumoh jeuet geu angkat gareh lheuh backfill; resiko paparan meutamah deungon perubahan dasar ie	Lapisan beban beton untuk pipa meningkatkan beban tenggelam untuk mencegah apung dan gerak .	Target kepadatan/tebal nyang cocok ngon niet stabilitas; kontrol penguatan untuk peukureung retak/peucah
Peulintas krueng	Banjir musiman, aliran kecepatan tinggi, scour jeut keu peuhah pipa dan alignment pergeseran	Bagian pipa lapisan beban beton counter uplift dan geubri perlindungan mekanis watee penutup gadoh .	Peuakhé ujong nyang jeuet geu ulang keu las lapangan nyang bagah + lapisan sendi lapangan; aturan penanganan mangat bek rusak binteh
Pemasangan ie dalam .	Penyebaran lay panyang, penanganan meu ulang, syarat stabilitas ie dalam	Lapisan beban beton membantu mempertahankan stabilitas miyueb dan melindungi lapisan seulama siklus pemasangan nyang panyang	Keuseragaman + disiplin penanganan untuk peukureung chipping lam angkat/angkut; lingkup inspeksi per PO/ITP watee dipeureulee

Keuntungan Utama Pipa Oktal Pipa berlapis CWC .

Keuntongan CWC Octal Pipe nyan teuka nibak peu nyang .geukontrol bak lantai toko .-langkah-langkah nyang mencegah masalah CWC khas la'ôt (varians brat, spalling binèh, retak lheuëh geukirém, ngon akhé-kerusakan transisi nyang geupeulambat las).

Beurat build-up geukontrol seubagoe sistem (kepadatan + teubai + penguatan):Lam pabrek, batching ngon penempatan dikelola sampoe kepadatan ngon ketebalan teutap seusuai ngon niet stabilitas, ngon penguatan diposisikan keu meuhindari zona leumoh lokal. Nyoe keuh cara Octal Pipe geupeukureung variasi "spec nyang saban, brat nyang beda per meter" nyang memaksa re-pemeriksaan watee pemasangan.(Catatan kepadatan/tebal jeut dijok watee ditentukan lam PO/ITP.)

Disiplin antarmuka sigohlom beton geuterapkan:Le that kegagalan mulai bak antarmuka, kon bak beton nyan keudroe. Octal Pipe menjalankan konfirmasi lapisan dasar- dan kontrol kondisi permukaan seugolom penempatan beton, sehingga lapisan beton meuikat deungon get alih-alih mengangkat dudoe seubagoe spalls atawa bintik-bintik berlubang di miyup beban penanganan.

Transisi akhe nyang dibangun keu realitas las (kon hanya penampilan pabrek):Penundaan biaya-paleng manyang biasajih teujadi bak ujong-ujong-bideung nyang kacau, transisi nyang kacau, atawa pemotongan nyang hana cocok ngon stasiun las. Octal Pipe ngontrol beton-panyang ujong bebas ngon profil transisi sampoe pas-up, klem, ngon buet peulapisan sendi lapangan jeuet meulanjot hana puteh beton bak binèh.(Peukoh akhe dan profil per PO/ITP.)

Kontrol peukureueng ngon penanganan nyang dirancang di sekitar kerusakan transportasi:CWC kayem deuh hana masalah bak dispatch dan gagal watee pindah halaman, trucking, atawa pelabuhan angkat. Octal Pipe geu keulola kondisi peukureueng ngon geuterapkan disiplin penanganan (titik-titik angkat, aturan tumpukan, perlindungan binèh/ujong) keu geupeukureuëng mikro-retak ngon spalling binèh nyang meunyo hana akan geupeugot perbaikan situs ngon penundaan penerimaan.

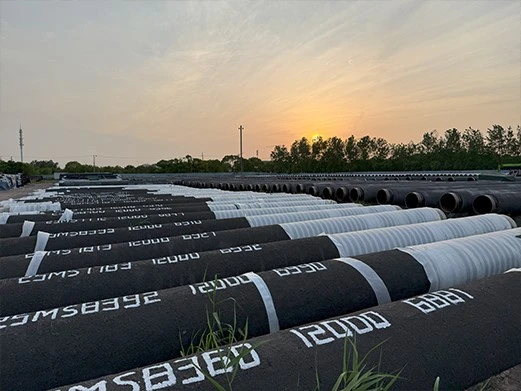

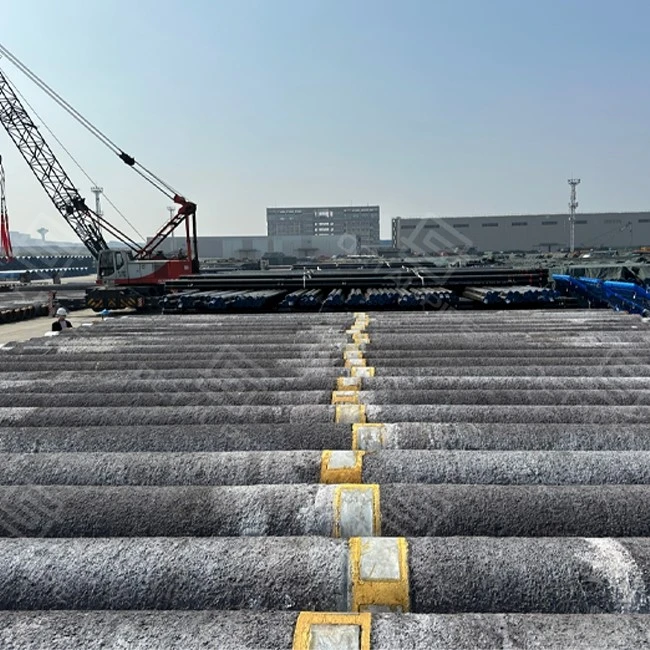

CWC pipe being hoisted to transport truck CWC pipe stock stacking for shipment by order

Hubungi jinoe

FAQ

Q1 - Pakon tapeuguna lapisan beban beton bak pipa laot?

A: Lapisan beban beton .meutamahdaya apung negatifdan geupeugot leubeh getbak -stabilitas miyueb, geubantu pipa nyan meulawan ngon ék nibak arus ngon gelombang ngon teutap stabil di dasar la'ôt.

Q2 - Pakriban cara tapeugot tebal dan kepadatan CWC?

A:Awak nyan geupiléh meunurot target .brat tenggelam, kriteria stabilitas, kedalaman/arus ie, cara lay, ngon sistem lapisan (FBE/3LPE/3LPP), sampoe gareh nyan meupeunoh margin stabilitas hana biaya nyang hana peureulee.

Q3:Jeut CWC diterapkan ateuh 3LPE/FBE dan mantong jeut dilas di tempat?

A:Ya-Pipa Oktal pasokan CWC leubeh dari3LPE/FBE/3LPPngeunbeton terkontrol-ujong bebas dan pemotongan lapisan, jadi las lingkar dan lapisan sendi lapangan jeut dipeugot deungon gleh tanpa beton chipping.
